Posicionamiento lineal en cilindro hidráulico
Aplicaciones Turck
Aplicación: Determinar la posición horizontal de los brazos
Sector: Mobile Automation
Objetivo: Las atracciones de ferie no solo deben de ser divertidas para los invitados, sino que también deben de ser seguras.
Productos utilizados: Sensores de Posicionamiento Lineal de Turck.

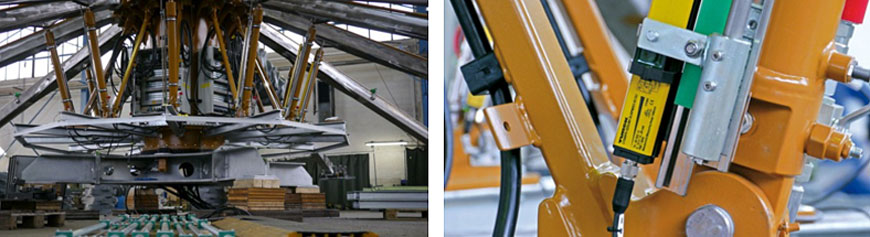

Las atracciones de ferie no solo deben de ser divertidas para los invitados, sino que también deben de ser seguras. En esta atracción, los pasajeros se sientan en góndolas aseguradas con brazos de metal y estas dan vueltas en círculo con movimientos de arriba a abajo mediante un brazo hidráulico.
Para determinar la posición horizontal de los brazos, anteriormente se utilizaron 5 sensores en cada cilindro hidráulico de elevación, aunque esto aseguraba una operación segura, la instalación y el ajuste de los sensores era relativamente compleja.
Sensor alternativo de posición lineal
El principio de medición de los sensores de posición lineal se basa en el acoplamiento RLC, un método inductivo revolucionario que respecto al principio de medición potenciométrica o magnetostrictiva, podemos destacar las siguiente ventajas:
Ventajas:
Las bobinas están específicamente diseñadas para garantizar un circuito RLC estable a una distancia definida. La electrónica está ubicada en 2 placas y gracias a esta disposición, se logran zonas ciegas extremadamente cortas

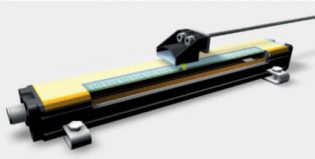

Los sensores de la serie Li-Q25L están construidos en carcasa de fundición de aluminio con una incrustación de plástico de alta calidad
El nuevo sistema de medición funciona sin contacto y sin desgaste
La carcasa de aluminio fundido está protegida con rango IP67 y proporciona una gran estabilidad mecánica
Gran variedad de longitudes disponibles, desde 25mm hasta 1m. Muy pronto estarán disponibles hasta 3m
Gran variedad de señales de salida, salidas analógicas, salidas digitales, SSI e IO-Link siempre con conector estándar de Métrica 12
Gran inmunidad al ruido electromagnético e imanes externos
Alta precisión en todos los moedlos, 0,244mm (12 bits) en los modelos de salida analógica, 0,015 (16 bits) en los modelos IO-Link y 0,001mm (24 bits) en los modelos SSI

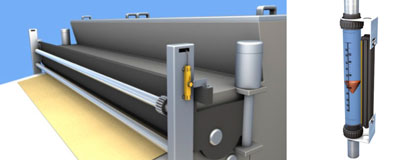

Otras aplicaciones
- Medición del espesor de masa en una máquina con rodamientos
- Medición de nivel en tubo de plástico
- Posicionamiento de cilindros
