Medición de la inclinación a través de tecnología Fusión
Aplicaciones Turck
Sector: Cualquier sector
Objetivo: Garantizar la fiabilidad y la rentabilidad del uso de las máquinas en movimiento
Productos utilizados: Sensor de inclinación QR20 de Turck.

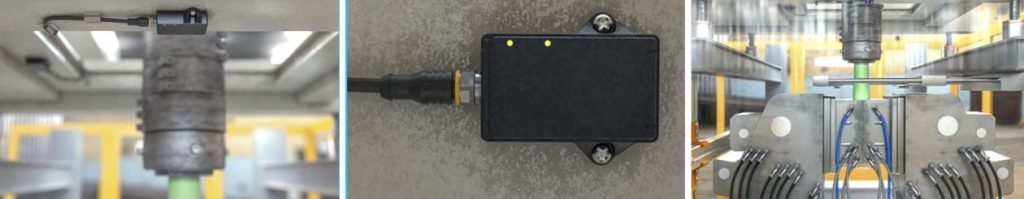

El inclinómetro con tecnología de fusión mejora la alineación de la plataforma en las máquinas de soplado. En las máquinas de moldeo por soplado, las plataformas sobre las que se sopla las piezas deben elevarse o bajarse durante los cambios de producto, normalmente con accionamiento de husillo. Sin embargo, la deriva de la temperatura puede provocar desviaciones en la carrera de los husillos. En este caso, un inclinómetro en la plataforma de la pieza de trabajo ayuda a garantizar la alineación horizontal y evitar así el costoso vuelco de la plataforma.
El inclinómetro con tecnología de fusión mejora la alineación de la plataforma en las máquinas de soplado. En las máquinas de moldeo por soplado, las plataformas sobre las que se sopla las piezas deben elevarse o bajarse durante los cambios de producto, normalmente con accionamiento de husillo. Sin embargo, la deriva de la temperatura puede provocar desviaciones en la carrera de los husillos. En este caso, un inclinómetro en la plataforma de la pieza de trabajo ayuda a garantizar la alineación horizontal y evitar así el costoso vuelco de la plataforma.
Mayor velocidad de proceso gracias a la señal dinámica de los sensores
Mayor disponibilidad de la instalación gracias a la exclusión de la inclinación de la plataforma
Montaje preciso sin dispositivos adicionales gracias al nivel de burbuja LED integrado
Control de estado integrado mediante IO-Link
La nueva tecnología combinada MEMS+giroscopio de los inclinómetros QR20 garantiza resultados de muy alta fiabilidad
La tecnología de fusión permite medir la inclinación con una dinámica inigualable
A diferencia de los inclinómetros alternativos, el B2NF de Turck puede emitir una señal con alta dinámica y precisión a pesar de las vibraciones y los golpes. El sensor lo consigue mediante la fusión de 2 señales de sensor: Combina una célula de medición MEMS clásica con un giroscopio, una combinación conocida en los smartphones y los drones. El resultado son señales más precisas que se emiten con mayor. Esto es posible gracias a la ausencia de filtros de señal, normalmente a expensas de la dinámica.
Mayor velocidad de desplazamiento = mayor frecuencia de ciclos
Hasta ahora, muchos fabricantes de máquinas han limitado las velocidades de desplazamiento de las plataformas debido a la débil dinámica de los inclinómetros. Con el inclinómetro de fusión, ahora también en posible su uso en lazos de control rápidos para la nivelación dinámica de la plataforma.
Interfaz IO-Link más rápida
El sensor emite su señal a través de IO-Link, la última y más rápida versión de la interfaz digital. A través de IO-Link también se puede emitir información adicional sobre las horas de funcionamiento del sensor o su temperatura ambiente. Esta información ayuda a supervisar permanentemente el estado de la máquina en lo que respecta a los sistemas de supervisión de estado.
Nivel de burbuja LED para simplificar la instalación
A menudo, los inclinómetros no están completamente configurados en el maestro IO-Link cuando se montan. Anteriormente, el sensor debía montarse con un nivel de burbuja o su señal era puesta a 0 posteriormente por el controlador. El B2NF dispone de un nivel de burbuja LED, que utiliza su frecuencia de parpadeo para indicar la posición horizontal del sensor en cuanto se le suminsitra energía.
